Staráte se správně o své upínače HSK, ISO, BT a CAT?

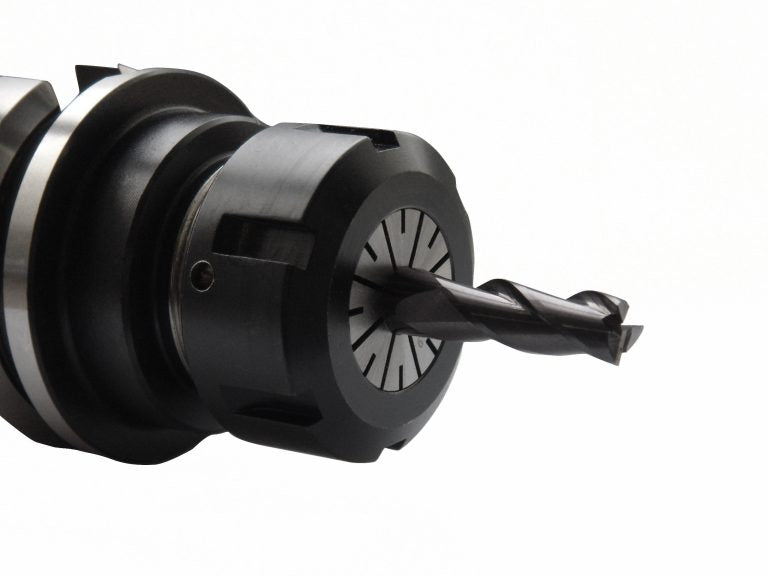

Are you taking care of your HSK, ISO, BT and CAT tool holders properly?

Jak udržovat upínače HSK, ISO, BT a CAT pro maximální výkon

V CNC obrábění jsou upínače nástrojů klíčové pro přesnost, stabilitu a kvalitu obrábění. Ať už používáte HSK, ISO, BT nebo CAT upínače, pravidelná údržba je nezbytná pro:



✅ Zajištění stálé přesnosti omezením házení a vibrací.
✅ Prodloužení životnosti upínače prevencí opotřebení a poškození.
✅ Zvýšení produktivity CNC minimalizací prostojů a zmetkovitosti.



Bez správné údržby mohou olej, prach, chladicí kapalina a třísky negativně ovlivnit dosedací plochy kužele vřetena, což vede k nedostatečné upínací síle, opotřebení vřetena a ztrátě přesnosti obrábění.



Správný postup údržby CNC upínačů



1️⃣ Kontrola před použitím



Před nasazením upínače vždy zkontrolujte:



  • Prach, třísky nebo zbytky oleje na kuželu.
  • Rez nebo známky oxidace.
  • Promáčknutí, otřepy nebo poškození dosedacích ploch.
  • Opotřebení sedla kleštiny nebo oblasti upínací matice.



Technický tip IMS: I malé znečištění může ovlivnit souosost a způsobit vibrace během obrábění.



2️⃣ Čištění upínače



Pro zachování přesnosti a spolehlivosti:



  • Vyčistěte kužel hadříkem bez vláken.
  • Použijte čistič kuželů pro dosedací plochu vřetena.
  • Odstraňte třísky a prach ze sedla kleštiny.
  • Používejte pouze neagresivní čisticí prostředky.



Upozornění: Nikdy nepoužívejte abrazivní nástroje nebo ocelové kartáče, které by mohly poškodit přesně broušené plochy.



3️⃣ Mazání a ochrana



Po vyčištění:



  • Nanáší se lehký ochranný antikorozní olejový film.
  • Před montáží odstraňte přebytečný olej.
  • Dosedací plochy kužele udržujte suché a čisté.



Nadměrné množství maziva může přitahovat prach a negativně ovlivnit upnutí.



4️⃣ Správné skladování



Pokud se upínače nepoužívají:



  • Skladujte je ve vyhrazených stojanech nebo držácích.
  • Uchovávejte je v čistém a suchém prostředí.
  • Zabraňte nárazům mezi kuželovými plochami.
  • Nenechávejte upínače zbytečně upnuté ve stroji.



Specifická doporučení podle typu upínače



Upínače HSK



Upínače HSK využívají dvojitý kontakt kužele a příruby, proto vyžadují dokonale čisté plochy.



  • Zkontrolujte znečištění na čele příruby.
  • Prověřte známky opotřebení.
  • Pravidelně používejte čistič kuželů.



Upínače BT a CAT



Systémy BT a CAT vyžadují zvláštní pozornost věnovanou upínacímu šroubu a upínacímu systému stroje.



  • Zkontrolujte opotřebení upínacího šroubu.
  • Prověřte správné zapojení plastové úchytky.
  • Používejte správné utahovací momenty.



Upínače ISO



Upínače ISO vyžadují zvýšenou pozornost čistotě kužele a stavu upínacího šroubu.



  • Ověřte, že upínací šroub je v dobrém stavu.
  • Zkontrolujte správné dotažení.
  • Udržujte všechny kontaktní plochy čisté.



Kdy je třeba upínač vyměnit?



Upínač by měl být vyměněn, pokud vykazuje:



  • Praskliny nebo deformace.
  • Nadměrné házení.
  • Opotřebení kužele nebo sedla nástroje.
  • Poškození upínacího šroubu.



Maximální výkon začíná správnou údržbou



Pravidelná údržba HSK, ISO, BT a CAT upínačů zvyšuje přesnost obrábění, životnost a provozní bezpečnost.



Potřebujete technickou podporu nebo správný upínač pro váš CNC stroj? Kontaktujte IMS.
