Správná instalace upínacích mechanismů vřetena – proč je důležitá pro výkon CNC stroje
Význam správné instalace upínacích mechanismů vřetena
Upínací mechanismy vřetena (plastové úchytky) jsou klíčovou součástí CNC upínacích systémů, které zajišťují bezpečné uchycení držáků nástrojů HSK, ISO, BT a CAT uvnitř vřetena.
⚠ Nesprávná instalace může způsobit:
❌ Prokluz nástroje nebo nedostatečnou upínací sílu.
❌ Zvýšené házení a nepřesnosti při obrábění.
❌ Předčasné opotřebení držáků nástrojů a komponentů vřetena.
👉 Podívejte se na naše podrobné video o instalaci upínacích mechanismů HSK.
Jak fungují upínací mechanismy vřetena (plastové úchytky)
Upínací mechanismy pracují různě podle typu rozhraní držáku nástroje.

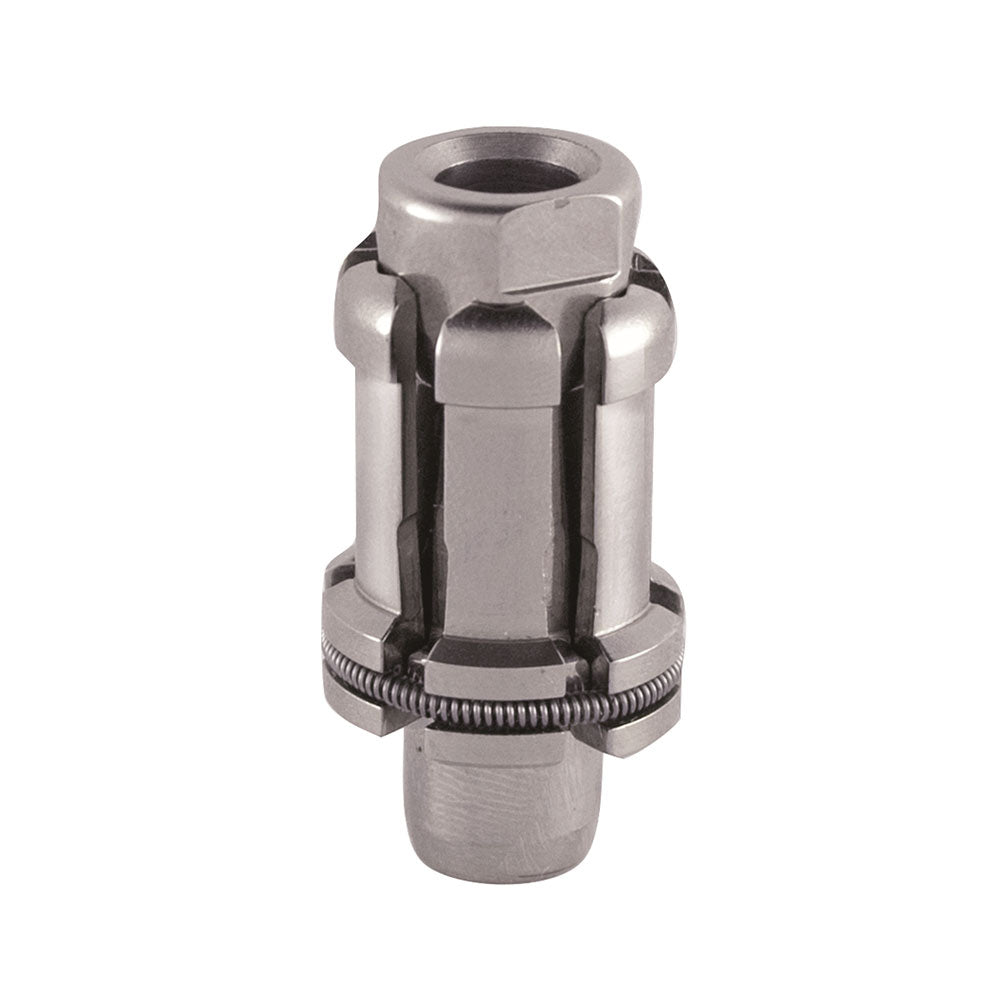

Upínací mechanismy HSK (plastové úchytky)
✔ Upínají držák nástroje přímo uvnitř kužele vřetena.
✔ Pružinový systém rozkládá upínací sílu rovnoměrně po celé kontaktní ploše.
✔ Instalace vyžaduje přesné nastavení a správné seřízení upínací síly.
Upínací mechanismy ISO, BT a CAT
✔ Upínají upínací šroub držáku nástroje.
✔ Obvykle jsou našroubovány na upínací tyč uvnitř vřetena.
✔ Jejich montáž je jednodušší než u systémů HSK, ale stále vyžaduje správné dotažení.
Hlavní rozdíl: systémy HSK upínají celý kužel držáku nástroje, zatímco systémy ISO, BT a CAT upínají upínací šroub.
Jak instalovat upínací mechanismy ISO, BT a CAT
🔹 Doba instalace: přibližně 5–10 minut
🔹 Obtížnost: ★☆☆☆☆ (Snadná)
Potřebné nástroje
✔ Nový upínací mechanismus ISO/BT/CAT.
✔ Hákový klíč nebo momentový klíč (pokud je vyžadován).
✔ Nástroj pro přístup k upínací tyči.
Postup instalace
1️⃣ Vypněte CNC stroj a odpojte napájení.
2️⃣ Otevřete kryt vřetena a zpřístupněte upínací tyč.
3️⃣ Demontujte starý upínací mechanismus, pokud jej měníte.
4️⃣ Namontujte nový mechanismus na upínací tyč a bezpečně jej dotáhněte.
5️⃣ Zkontrolujte správné zašroubování a vyhněte se nadměrnému utažení.
6️⃣ Otestujte upnutí pomocí držáku nástroje.
7️⃣ Namontujte kryt vřetena zpět a obnovte napájení stroje.
Technický tip Machtechsolution: Naneste tenkou vrstvu vysokoteplotního maziva pro vřetena, aby byly výměny nástrojů plynulé a spolehlivé.
Jak instalovat upínací mechanismy HSK (plastové úchytky)
🔹 Doba instalace: přibližně 30–45 minut
🔹 Obtížnost: ★★★★☆ (Střední až vyšší)
Na rozdíl od systémů ISO, BT a CAT vyžadují upínací mechanismy HSK velmi přesnou montáž, aby byla zajištěna správná upínací síla a rovnoměrný kontakt kužele.
Potřebné nástroje
✔ Nový upínací mechanismus HSK (plastová úchytka).
✔ Kleště na pojistné kroužky nebo speciální demontážní nástroj.
✔ Momentový klíč.
✔ Stlačený vzduch a čisticí utěrka.
Postup instalace
1️⃣ Odpojte napájení stroje a zajistěte bezpečnost pracoviště.
2️⃣ Demontujte kryt vřetena.
3️⃣ Opatrně vyjměte opotřebenou plastovou úchytku.
4️⃣ Důkladně vyčistěte otvor vřetena a uložení mechanismu.
5️⃣ Postupujte podle pokynů uvedených ve video návodu.
6️⃣ Ověřte upínací sílu pomocí správného držáku nástroje HSK.
7️⃣ Namontujte kryt zpět a obnovte napájení stroje.
Technický tip Machtechsolution: Pokud držák nástroje není pevně uchycen, zkontrolujte seřízení a nastavení upínací síly.
Kontrola správné instalace
Po dokončení instalace je důležité ověřit správnou funkci systému:
🔹 Vložte držák nástroje bez stisknutí tlačítka pro uvolnění nástroje – musí zůstat bezpečně uchycen.
🔹 Proveďte test upínací síly, pokud jej váš stroj podporuje.
🔹 Spusťte zahřívací cyklus vřetena a sledujte případné vibrace.
Pokud je upínací síla nedostatečná, zkontrolujte montáž před zahájením výroby.
Kdy vyměnit upínací mechanismus vřetena?
I při správné instalaci dochází časem k opotřebení. Výměna je doporučena pokud:
⚠ Upínací síla se snižuje.
⚠ Upínací segmenty vykazují praskliny nebo deformace.
⚠ Držáky nástrojů vykazují neobvyklé opotřebení v oblasti kužele nebo upínacího šroubu.
Používání opotřebených mechanismů může vést k uvolnění nástroje, poškození vřetena a nestabilním výsledkům obrábění.
Vyberte si kvalitní upínací mechanismy pro maximální spolehlivost
Pro maximální přesnost, bezpečnost a dlouhou životnost používejte pouze kvalitní upínací mechanismy určené pro systémy HSK, ISO, BT a CAT.
Machtechsolution nabízí kompletní sortiment upínacích mechanismů, plastových úchytek a komponentů pro vřetena CNC strojů používaných při obrábění dřeva, plastů, kompozitů, hliníku, kamene, skla a dalších technických materiálů.
Bezpečné upnutí nástroje začíná správnou instalací
Správná instalace upínacích mechanismů HSK a ISO/BT/CAT zajišťuje:
✔ Bezpečnější upnutí nástroje při vysokých otáčkách.
✔ Vyšší přesnost obrábění a nižší házení.
✔ Delší životnost vřetena a držáků nástrojů.
Dodržováním správných instalačních postupů můžete maximalizovat výkon CNC stroje, snížit prostoje a prodloužit životnost vřetena.
